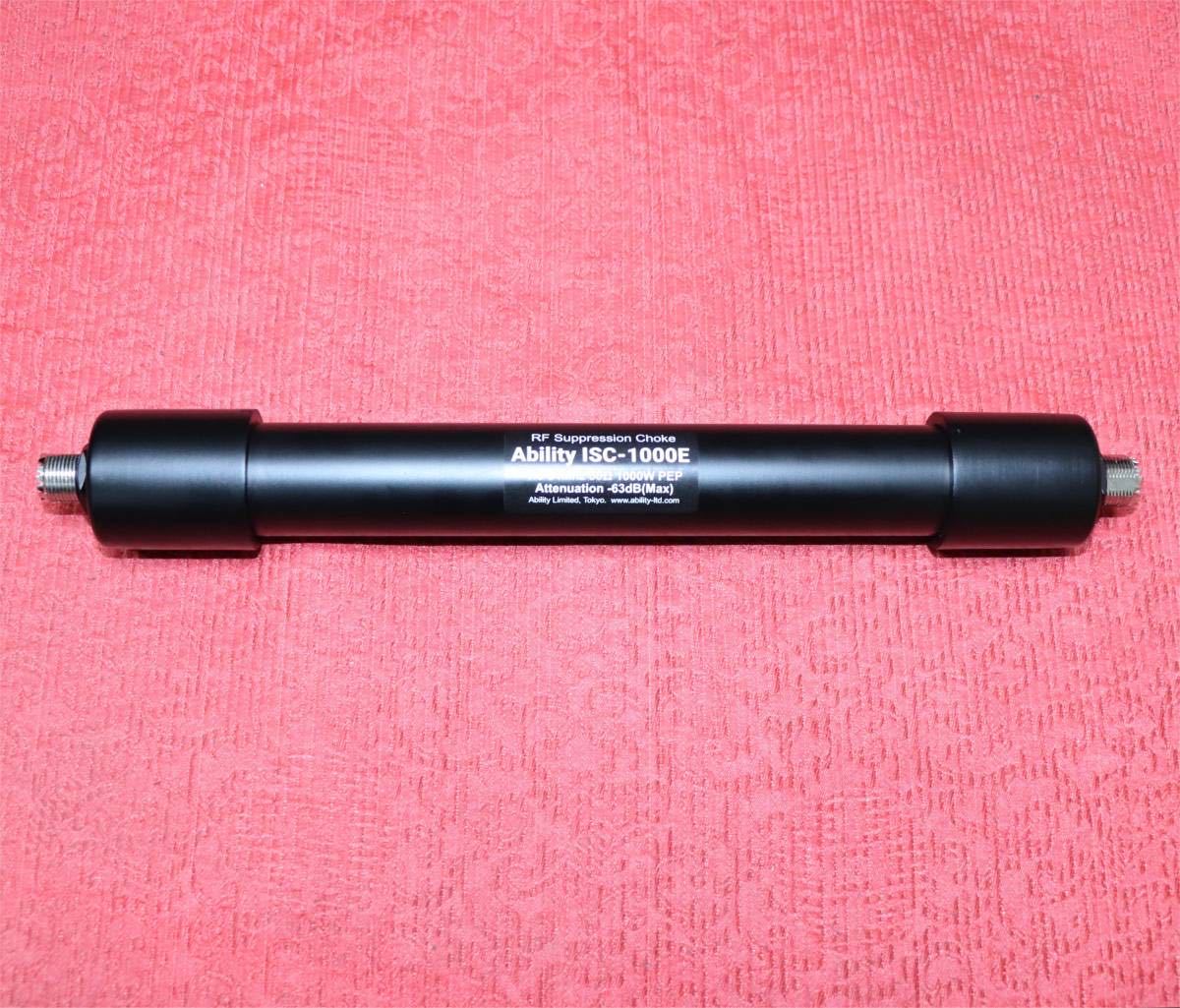

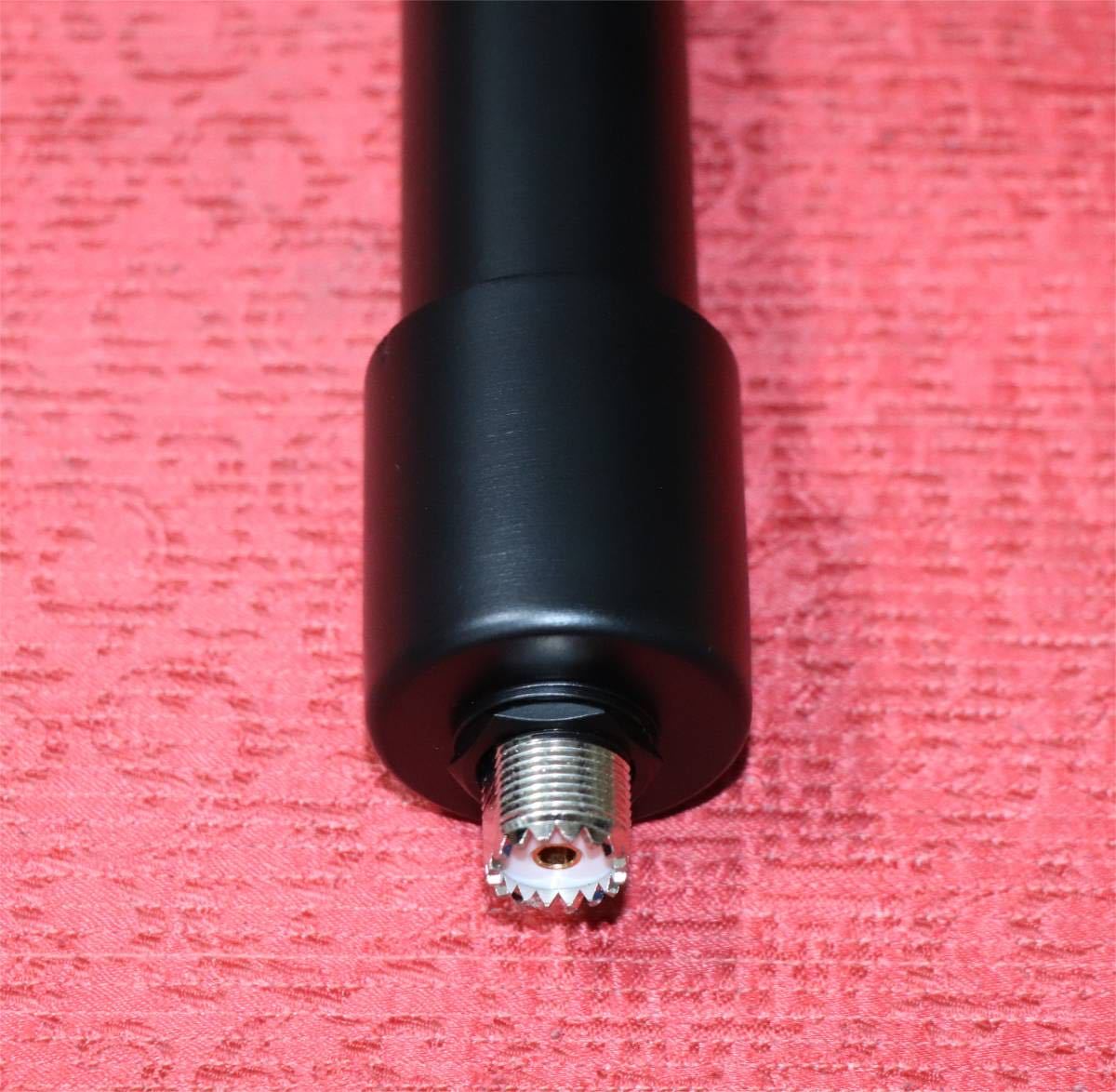

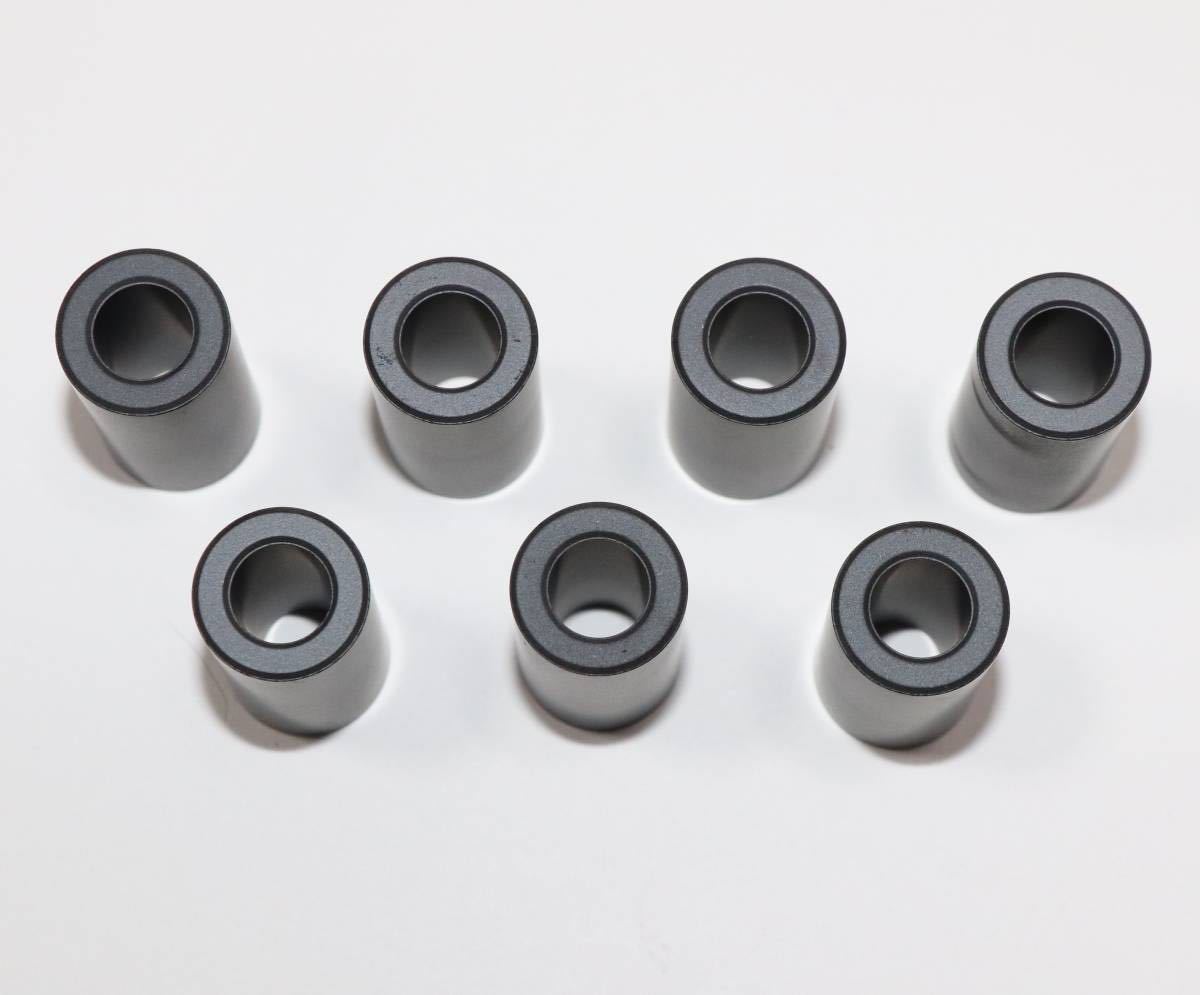

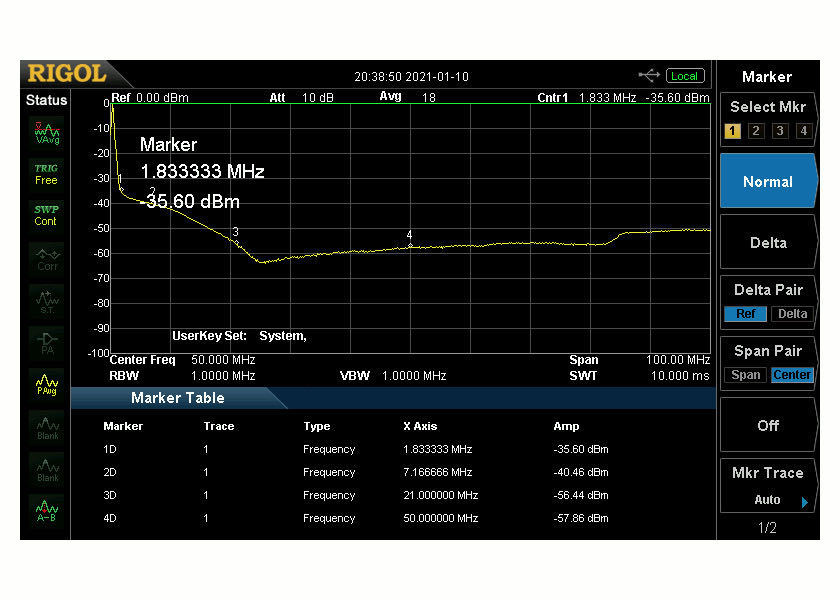

string(9827) "<img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.2.jpg"/><img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.3.jpg"/><img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.4.jpg"/><img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.1.jpg"/><img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.2.jpg"/><img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.3.jpg"/><img src="https://auctions.afimg.jp/j1043508687/ya/image/j1043508687.4.jpg"/><img src="><DIV><SPAN><B>ISC-1000E 最強コモンモードフィルター　送料無料でお届けします。</B><BR><BR>RG316テフロン同軸ケーブルとTDK社製直径16mmのフェライトコアで構成したフィルターを7素子使った、耐入力最大1KW PEPの小型軽量で高性能なコモンモード・フィルタです。TDKのフェライトコアの重量は1個19g、7個合計でで133gになります。素子は防水効果のあるケースに納められており、アンテナのバラン直下等、屋外に設置可能です。コアは内部に接着剤により固定されていますので、内部を動き回ることはありません。対応周波数は1.9Mhz～50Mhz帯です。1.9Mh～3.5Mhz帯では-30dBを越えるコモンモード抑止効果があり、7Mhz～14Mhz帯では-40dB、18Mhz～50Mhz帯では-50dB<SPAN>を越える抑止効果があります。</SPAN><SPAN>第一電波工業のCMF2000と比較すると、</SPAN><SPAN>全てのバンドでCMF2000をはるかに超えるコモンモード減衰性能を示します。これは、比較的細い高耐圧の同軸ケーブルをコアに密着させてフィルターを構成しているためと考えられます。この性能は当店のISC-シリーズの中では最強の性能です。製品には配送日より3ヶ月間の保証が付きます。保証を受けるためには配送伝票か取引履歴のコピーを示して下さい。 </SPAN></DIV><BR>パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。TDKのパッチンコア ZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。<BR><BR>   【20個の場合】<BR>3.5Mhz -15dB<BR>7Mhz-19dB<BR>21Mhz -22dB<BR><BR>   【30個の場合】<BR>3.5Mhz-17dB<BR>7Mhz-21dB<BR>21Mhz-24dB<BR><BR>   コモンモードを十分に抑え込むには少なくとも-30bB以上の減衰量は欲しいところです。減衰量を-30dBにするためには、上の結果によりパッチンコアが30個の場合、7Mhzでは-21dBですので、あと-9dB必要です。対数の-9dBは7.94倍ですので、7.94倍 x 30 = 238個、3.5Mhzでは同様に計算すると-13dB必要ですから20倍の600個必要になります。<BR><DIV><BR>   この商品の内部には、芯線がむき出しになっているところが一切ありません。芯線がむき出しになっている部分があると、折角の同軸関係を崩し、高周波が芯線とシールドに分離されシールド側でも高周波回帰ルートにＲやＸ成分が介在し、効果的なアースが期待できず、不用輻射を招くことになります。特に、コネクター部分が芯線むき出しの上、シールド効果の無いプラスチックのケースに収められているような場合は、雑音の混入、SWRの悪化等の問題が生じる可能性が高くなります。<BR><BR>  この商品の周波数特性は以下の通りです。<BR><BR>  【周波数特性】<BR> 1.9Mhz -35.6dB<BR> 3.5Mhz -38.2dB<BR>7Mhz -40.4dB<BR>10Mhz -42.3dB<BR>14Mhz -47.1dB<BR>18Mhz -51.1dB<BR> 21Mhz -56.4dB<BR>24Mhz -61.7dB<BR>28Mhz -62.0dB<BR>50Mhz -57.8dB<BR><BR>  耐入力については、7Mhzにおいて本製品を垂直に設置し室温26.5度の環境で、当店の所有するダミーロードの熱容量限界の45分間1KW SSBツートーン連続運用試験では、ケースの一番温かいところの温度は32.5度と6度の温度上昇でした。SSBのPEP 1KWの運用では、全く問題はありません。万が一、手で触ってられないような発熱が認められた場合には返品を受け付けます。ケースは硬質塩化ビニールで製作されており、接合点は硬質塩化ビニール用の接着剤で接着されております。コネクターは両端共に防水型のねじ込み式M型になっており、コネクターの内側にはシリコンのパッキンを使用しており、<SPAN>防塵防水となっております。</SPAN></DIV><DIV><SPAN><BR></SPAN></DIV><DIV>   全ての商品は出荷前に十分なテストを行っております。本商品は7MhzのCWで500W、SSBで1KWでの運用には問題有りませんが、高い周波数帯では同軸ケーブルの特性のため、次の様な仕様となります。<BR><BR>  ＜＜仕様＞＞<BR> サイズ: 長さ290mm x 直径40mm 円筒形 (突起物を除く)<BR> 重さ: 390g<BR> 材質: 硬質塩化ビニール<BR> 対応周波数 1.8～50Mhz帯<BR> インピーダンス： 50Ω<BR> 入出力端子： M-J型 (コネクターの変更は出来ません)<BR>同軸ケーブル挿入損失: 0.32dB（10Mhz）<BR>耐入力：<BR>1.8～21Mhz帯1KW SSB 500W CW</DIV><DIV>24～28Mhz帯 800W SSB 400W CW<BR>   50Mhz帯 600W SSB 300W CW<BR>RTTY FM FT8等の連続送信の場合の耐入力はCWの50%となります。<BR><BR>製品保証：配送日より3ヶ月間　(保証を受けるためには配送伝票か取引履歴のコピーが必須です) <BR><BR>   もし、複数本の同軸ケーブルをご利用の場合は、全ての同軸ケーブルにコモンモードフィルターを導入されることをお薦めします。トランシーバーにより7Mhz帯で運用中に、コモンモードフィルター未設置の430Mhz帯用同軸ケーブルを通じてトランシーバーのヘッドホンに回り込む事例がありました。その他、各種制御用ケーブルを通しての回り込みも考えられますのでご留意下さい。<BR><BR><B>  【この製品の働き】</B><BR> 同軸ケーブルを通過する信号には2種類の信号が有ります。一つがコモンモードで、もう一つがディファレンシャルモードの信号です。これらの信号には以下の特性が有ります。<BR><BR>  <B>コモンモード</B><BR> この信号は同軸ケーブルの芯線と編み線を同じ方向に同相で進む高周波です。つまり、同軸ケーブル(芯線+編み線)と大地の間に発生する高周波で、雑音や不要輻射信号が持つ特性です。コモンモードはトライダルコアに対して芯線と網線を同相で同じ方向に進むためコアに大きな磁束を発生させます。このため、コアがフィルターとして働き大きな抵抗となりコモンモード信号の通過を阻害します。ただ、雑音や送信波から発生するコモンモード信号はディファレンシャルモードである送信波と比べると通過電力ははるかに小さくなります。<BR><BR>  <B>ディファレンシャルモード</B><BR> これは、通常の受信及び送信信号で同軸ケーブルの芯線と編み線を180度の異相で進みます。芯線と網線を違う方向に行ったり来たり進むためコアに発生する磁束は互いに打ち消し合って抵抗とはなりません。このため、基本的に送受信波はコアに通過を阻害されません。<BR><BR>  この商品は、フィルターの特性で同相の信号に対しては、強力に通過を阻害し、180度異相で通過する信号に対しては 、同軸ケーブルの通過損失のみで、フィルターとしては通過を阻害致しません。この事により送受信信号に影響を与えずに雑音やインターフェアの元となるコモンモードのみを低減することが出来ます。<BR><BR> <B>【その他</B><B>】</B><SPAN></SPAN></DIV><DIV>当店の商品には多くのバラエティーがありますので、他の商品も是非ご覧下さい。<BR> <BR>コネクターの取り付けにはネジ込み式のものを利用しておりますので、緩みが出るのではとご心配の方もおられるかとは思いますが、取り付けには大型の器具を利用してかなり強く取り付けておりますので、手でプラグを締めている限り、緩みが出るような事例は発生しておりません。また、ネジ式のコネクターはMFJ コメット、第一電波工業等の通信機器用のアクセサリーにも多用されております。<BR><BR>この商品は、注文が重なった場合、制作に時間が掛かるため発送に2～3営業日要することがあります。</DIV><BR>【本製品の塗装について】 <BR>硬質塩化ビニールは紫外線に弱く太陽光の当る場所に設置されると変色し、劣化します。当商品は紫外線による劣化を防止するため塗装を施してあります。本製品の塗装は、本格的な塗装ですので簡単に剥がれるような事は有りません。<BR><BR>【Ｍ型コネクターのネジの緩みについて】当店の商品を既にお使いのお客様はお分りと思いますが、Ｍ型コネクターのネジはケースの外側からスパナ2本を使って締め付ける構造になっています。ネジが緩んだと言うようなクレームを頂いた事は一切ございませんが、万が一、緩むような事があっても、増し締めは可能です。</SPAN>"
